Cảm biến lực, cơ cấu và nguyên lý hoạt động

LOAD CELL LÀ GÌ?

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

Load cell là một cảm biến hay đầu dò có thể chuyển đổi một tải trọng hay lực tác dụng vào nó thành một tín hiệu điện. Tín hiệu điện này có thể là một sự thay đổi điện áp, dòng điện hay tần số tùy thuộc vào loại load cell và mạch đo được sử dụng.
Có rất nhiều loại load cell khác nhau
Load cell kiểu điện trở:
Load cell điện trở làm việc dựa vào nguyên lý áp lực – trở kháng. khi một tải trọng, lực, lực căng tác động lên cảm biến,trở kháng của nó thay đổi. Sự thay đổi trở kháng này sẽ đẫn đến sự thay đổi điện áp đầu ra khi một điện áp đầu vào được cấp.
Load cell kiểu điện dung:
Load cell kiểu điện dung làm việc dựa trên sự thay đổi của dung kháng. Đối với tụ điện phẳng gồm 2 bản cực phẳng song song. điện dung tỉ lệ thuận với tiết diện bản cực và hằng số điện môi của chất điện môi nằm giữa 2 bản cực và tỉ lệ nghịch với khoảng cách giữa 2 bản cực.

Trong thực tế phổ biến nhất là các loadcell có sẵn dựa trên nguyên tắc thay đổi điện trở để đáp ứng với một tải áp dụng. Vì thế ở đây, ta sẽ nói về loadcell sử dụng điện trở (strain gauge)

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG
Strain gauge là gì
Strain gauge là thành phần cấu tạo chính của loadcell, nó bao gồm một sợi dây kim loại mảnh đặt trên một tấm cách điện đàn hồi.

Để tăng chiều dài của dây điện trở strain gauge, người ta đặt chúng theo hình ziczac, mục đích là để tăng độ biến dạng khi bị lực tác dụng qua đó tăng độ chính xác của thiết bị cảm biến sử dụng strain gauge.

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

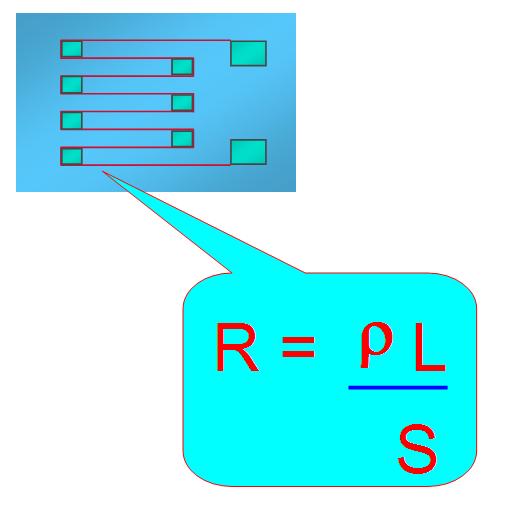

R= Điện trở strain gauge (Ohm)
L  = Chiều dài của sợi kim loại strain gauge (m)
A  =  Tiết diện của sợi kim loại strain gauge (m2)
r=  Điện trở suất vật liệu của sợi kim loại strain gauge
Khi dây kim loại bị lực tác động sẽ thay đổi điện trở
Khi dây bị lực nén, chiều dài strain gauge giảm, điện trở sẽ giảm xuống.
Khi dây bi kéo dãn, chiều dài strain gauge tăng, điện trở sẽ tăng lên
Điện trở thay đổi tỷ lệ với lực tác động.

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

Công việc gắn kết các strain gauge đòi hỏi kỹ năng, sự tỉ mỉ, cẩn thận và các khóa đào tạo kỹ năng này được cung cấp bởi một số nhà cung cấp nhất định

LOAD CELL KIỂU ĐIỆN TRỞ HOẠT ĐỘNG NHƯ THẾ NÀO?

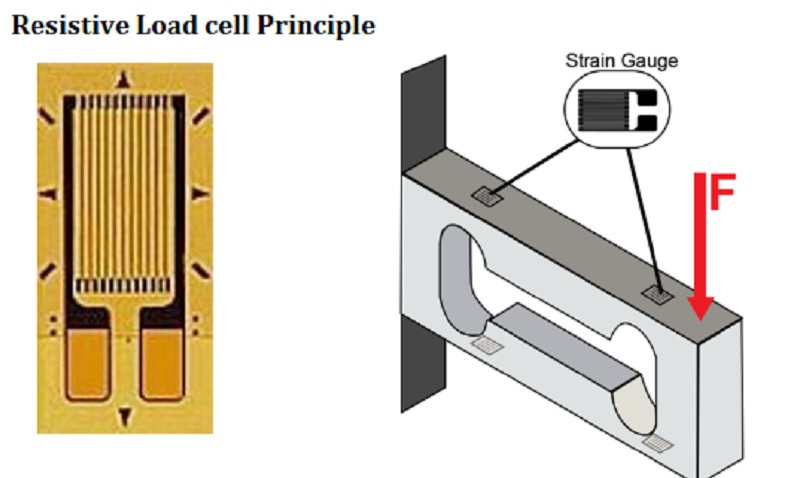

Một loadcell thường bao gồm các strain gauges được dán vào bề mặt của thân loadcell. Thân loadcell là một khối kim loại đàn hồi và tùy theo từng loại loadcell và mục đích sử dụng loadcell, thân loadcell được thiết kế có hình dạng đặc biệt khác nhau và chế tạo bằng vật liệu kim loại khác nhau (nhôm hợp kim, thép không gỉ, thép hợp kim).

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

Các bộ phận tạo nên một loadcell được hiển thị như hình trên. ở đây có 4  strain gauges được gắn vào các mặt trên và dưới của load cell.

CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

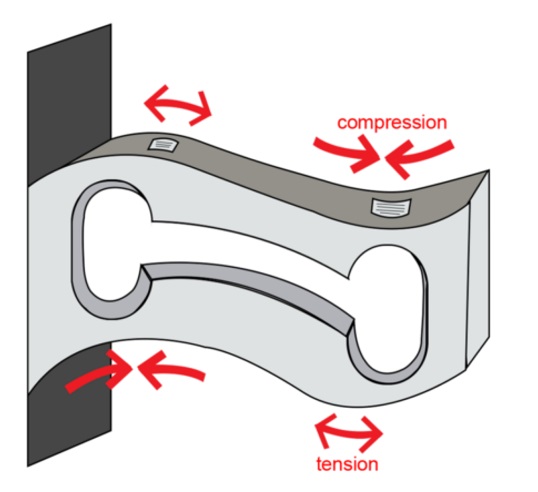

Khi có tải trọng hoặc lực tác động lên thân loadcell làm cho thân loadcell bị biến dạng (giãn hoặc nén), Kết quả là, hai trong số 4 điện trở strain gauges là trong nén, trong khi hai  strain gauges đang bị căng ra( như thể hiện trong hình ảnh động dưới đây).  Điều đó dẫn tới sự thay đổi chiều dài và tiết diện của các sợi kim loại của điện trở strain gauges dán trên thân loadcell dẫn đến một sự thay đổi giá trị của các điện trở strain gauges.

Chúng ta sử dụng mạch cầu Wheatstone để chuyển đổi sự thay đổi tỉ lệ giữa lực căng và trở kháng thành điện áp tỷ lệ với tải. Sự thay đổi điện áp này là rất nhỏ, do đó nó chỉ có thể được đo và chuyển thành số sau khi đi qua bộ khuếch đại của các bộ chỉ thị cân điện tử (đầu cân).
HÌNH ĐỘNG MÔ TẢ NGUYÊN LÝ LÀM VIỆC CỦA LOAD CELL
CÔNG TY TNHH TMV TIẾN TIẾN HƯNG
 MẠCH CẦU WHEATSTONE
CÔNG TY TNHH TMV TIẾN TIẾN HƯNG

Bốn strain gauges được kết nối thành 1 cầu điện trở Wheatstone như hình trên và được dán vào bề mặt của thân loadcell. một điện áp kích thích – thường là 10 V được cấp vào mạch cầu ở 2 điểm A,C và chúng ta sẽ đo đc 1 điện áp đày ra ở 2 điểm B,D như hình vẽ.Tại trạng thái cân bằng (trạng thái không tải), điện áp tín hiệu ra là số không hoặc gần bằng không khi bốn điện trở được gắn phù hợp về giá trị. Khi có tải trọng hoặc lực tác động lên thân loadcell làm cho thân loadcell bị biến dạng (giãn hoặc nén), điều đó dẫn tới sự thay đổi chiều dài và tiết diện của các sợi kim loại của điện trở strain gauges dán trên thân loadcell dẫn đến một sự thay đổi giá trị của các điện trở strain gauges. Sự thay đổi này dẫn tới sự thay đổi trong điện áp đầu ra. Sự thay đổi điện áp đầu ra này thường rất bé ( thường khoảng 20mV khi full tải) để có thể đo được và số hóa để tính toán thì cần phải khuếch đại tín hiện mv này lên 0- 5V hay 0- 10V.

CÁC THÔNG SỐ KỸ THUẬT CỦA LOADCELL

  •     Hạn mức cân max :

Đơn vị: kg, tấn
Là trọng lượng tối đa cân có thể cân. Nếu cân vượt quá hạn mức cho phép cân điện tử sẽ thường cho kết quả không chính xác và nếu tình trạng như thế diễn ra nhiều lần cân sẽ dễ bị hư hỏng.

  • Cấp chính xác :

Cấp II hoặc cấp III Là tiêu chí để đánh giá cấp độ hoạt động chính xác của cân điện tử. Thường được đánh giá theo các tiêu chuẩn quốc tế như là OIML,…

  • Độ phân giải:

Độ phân giải cho biết tốc độ xử lý dữ liệu của cân điện tử. Thường là 1/30.000, 1/60.000

  • Tín hiệu phản hồi:

Đơn vị: mv/v Thể hiện độ nhạy của Loadcell.
Với loadcell tương tự (analog loadcell), tín hiệu ngõ ra của loadcell phụ thuộc vào điện áp nguồn cấp cho loadcell (chính là điện áp được cung cấp bởi bộ chỉ thị). Ví dụ với loadcell capacity là 10t và thông số ngõ ra là 2mV/V, khi đặt lên loadcell 1 tải trọng là 10t, nếu điện áp cung cấp cho loadcell là 10V thì tín hiệu ngõ ra của loadcell đạt 20 mV (2 mV x 10V) còn nếu điện áp cung cấp cho loadcell là 8V thì tín hiệu ngõ ra của loadcell chỉ đạt 16 mV (2 mV x 8V).

  • Mức quá tải cho phép:

Đơn vị: %
Là % số khối lượng quá tải của vật cân mà cân có thể chịu được.

  • Mức quá tải phá hủy:

Đơn vị: %
Là % khối lượng quá tải của vật cân mà khi đó cân sẽ cho kết quả sai lệch hoặc gặp trục trặc trong hoạt động.
